LRADC按键无效问题分析

1. 环境

#

• 平台：A133
• 系统环境：Android 11

2. 问题描述

#

按键按下不无效

3. 结果

#

3.1 原因分析

#

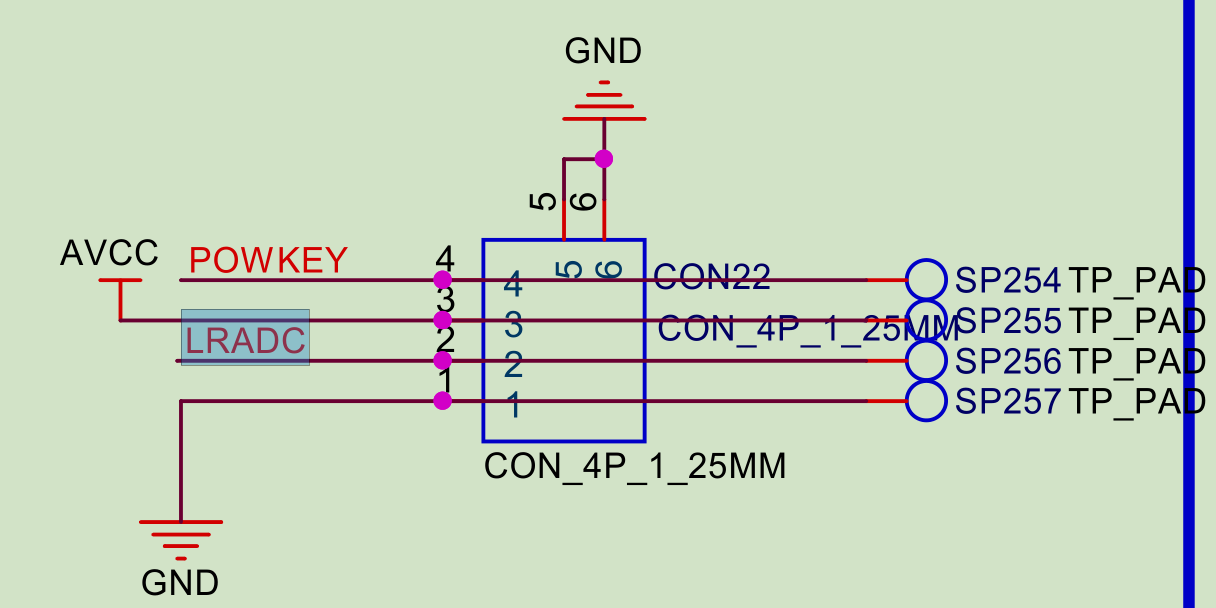

常态电压为1.8V，音量加按键按下为0V，音量减按键按下为1.2V，实测LRADC按键音量减按键不生效。

设备树配置配置：

可知已经配置成对应电压了，按键依旧不生效。

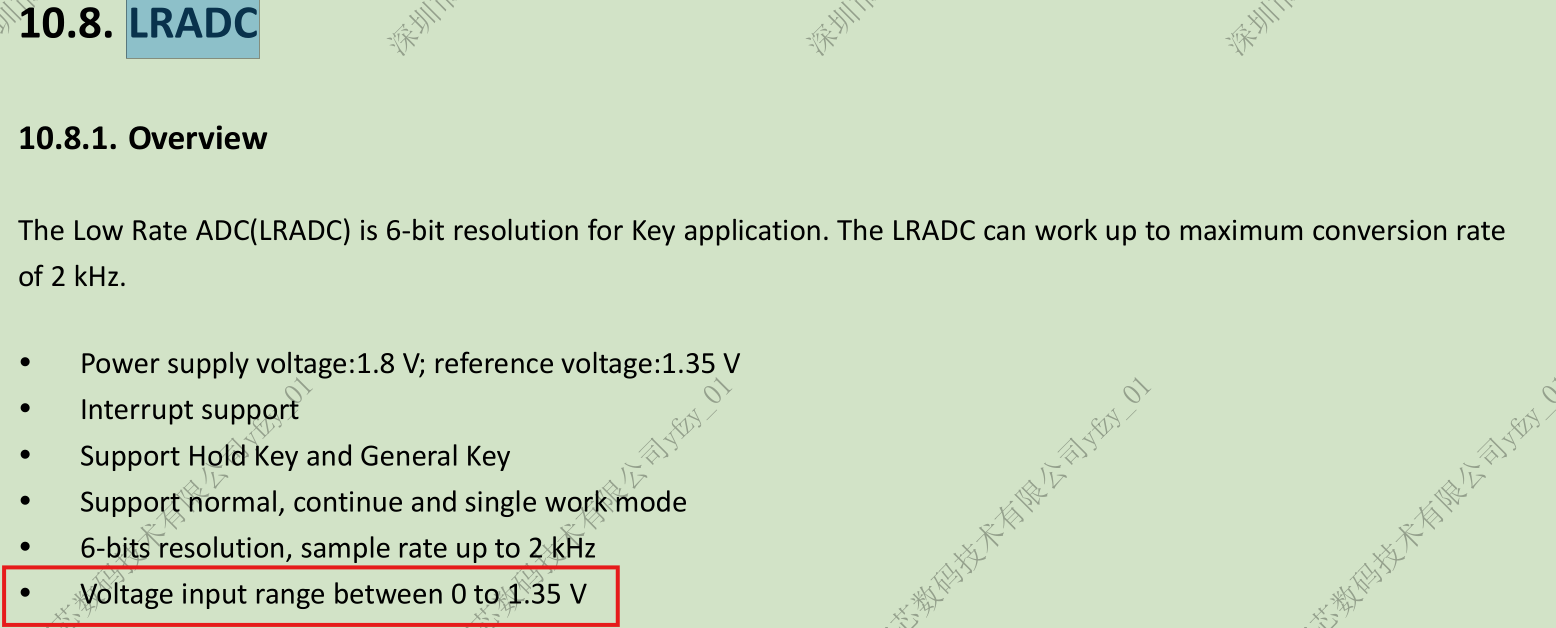

查看A133芯片手册:

可以知道A133 lradc最大检测电压为1.35V，理应是可以识别1.2V电压的。

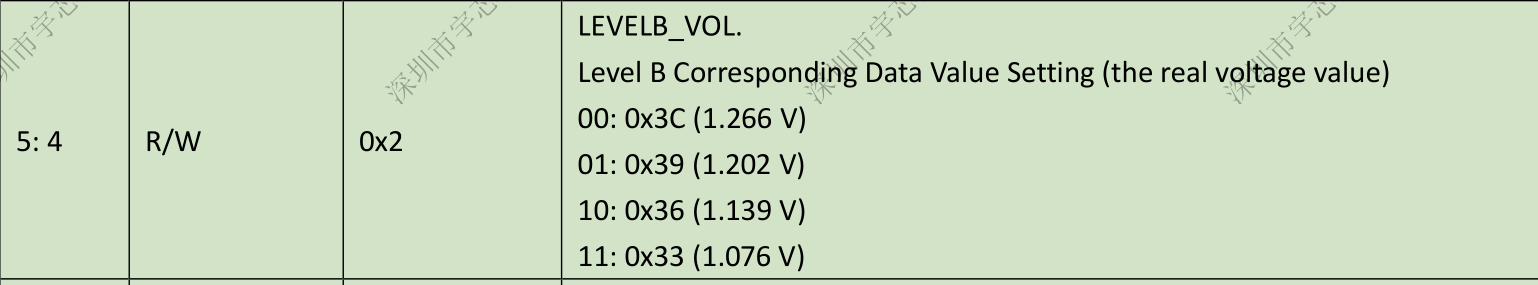

发现是驱动默认将LRADC_CTRL寄存器的[4:5]设置成10：

10代表最大可识别电压为1.139V，按键按下的1.2V电压超出识别范围，所以按键不生效。

3.2 解决方法

#

修改驱动（sunxi-keyboard.c）：

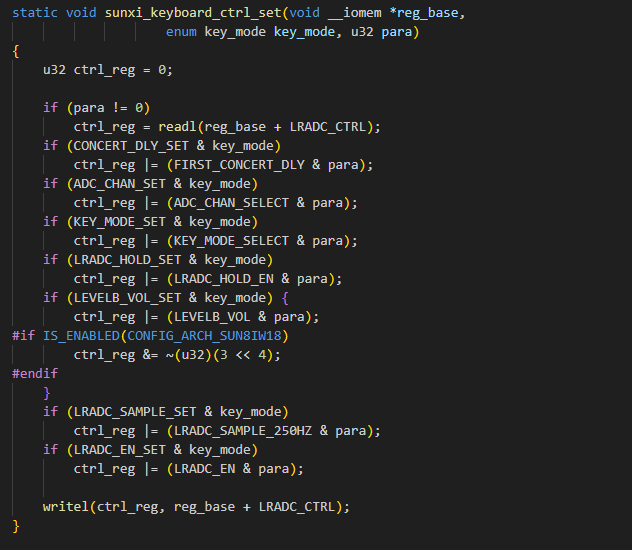

原先函数：

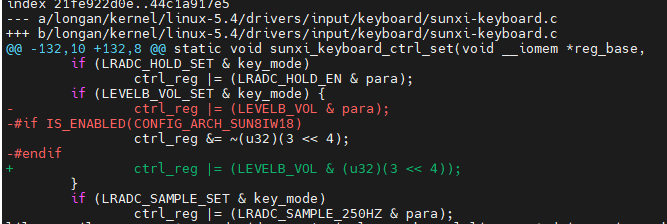

参考修改：

将LRADC_CTRL寄存器的[4:5]设置为00，即可识别1.2V电压。
